ルンバのワイヤレス制御用XBeeインターフェースを比較的綺麗に作りたいときのメモ
先日、ルンバのROI(ルンバオープンインターフェース)用USBシリアル変換ケーブルを綺麗に作りました、が、移動ロボットにケーブルがあると何かと不便です。
なので、今回はこれをその辺に転がっていたXbeeを使って無線化したいと思います。
1.購入する部品
品目 | メーカー・型番 | 購入先 | 参考価格 |
XBee(Coordinator用) | digi・XBee S2Cなど | 秋月電子通商 | 2,500円 |
XBee(Router用) | digi・XBee S2Cなど | 秋月電子通商 | 2,500円 |
XBeeUSB変換基板 | SparkFun・XBee Explorer USB | スイッチサイエンス | 3,243円 |
XBee5Vマイコン用変換基板 | SparkFun・XBeeエクスプローラ5Vマイコン用 | スイッチサイエンス | 1,243円 |
コネクタ | miniDIN7pinオス | 千石電商 | 155円 |
スーパー3端子レギュレータ5V500mA | RECOM・R-78E5.0-0.5 | 秋月電子通商 | 350円 |
小さなプラケース | 透明な奴 | 秋月電子通商 | 50円 |
2.はんだ付け
ルンバに取り付けるアダプタを先に作ります。
まず、ケースの加工をします。透明ケースの左肩部分にドリルで7mm程度の穴をあけます。保護のためにあらかじめ、セロテープなどを貼っておき、細いドリルから始めてじょじょに穴を広げていきます。とりあえずリーマの先が入るようになればOKです。miniDIN7ピンを取り出し、端子部分の部品だけを取り出します。箱の外側から、開けた穴に端子を合わせてぴったりハマり込むまでリーマで穴を広げます。

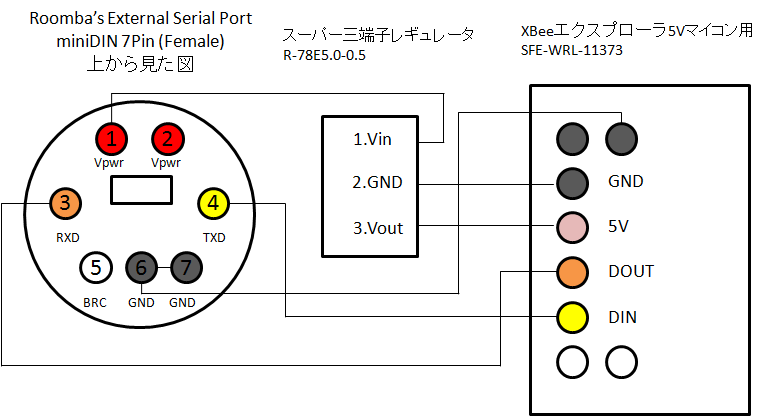

次に、部品を接続していきます。配線図は次の通り。
スーパー三端子レギュレータの1番ピン(Vin)に赤色のケーブルを直にはんだ付けします。はんだ付け部分には熱収縮チューブなどをかぶせて絶縁してください。
スーパー三端子レギュレータの2番ピン(GND)、3番ピン(Vout)をXBeeエクスプローラ5Vマイコン用基板のGNDと5Vのスルーホールへはんだづけします。運良く基板上でピンは隣り合って並んでいますので、3端子レギュレータの端子を少し折り曲げてやれば綺麗に収まります。
あとはコネクタと基板の配線です。ケーブルは、ケースに開けた穴を通してからminiDIN端子にはんだ付けしてください。
a.miniDINの1番(または2番)の電源ピンと三端子レギュレータの1番ピンに接続した赤いケーブルをつなぎます。ここはルンバのバッテリーの電圧(14~16Vぐらい)が出ていますので、他に接触しないよう気を付けてください。
b.miniDINの6番(または7番)のGNDピンとXBeeエクスプローラ5Vマイコン用のGNDのスルーホールを黒いケーブルで接続します。
c.miniDINの4番のTxD端子をXBeeエクスプローラ5Vマイコン用のDINに繋ぎます。
d.miniDINの3番のRxD端子をXBeeエクスプローラ5Vマイコン用のDOUTに繋ぎます。
c,dについては、TxDが入力DIN、RxDが出力DOUTと互い違いにつながっていることに留意してください。

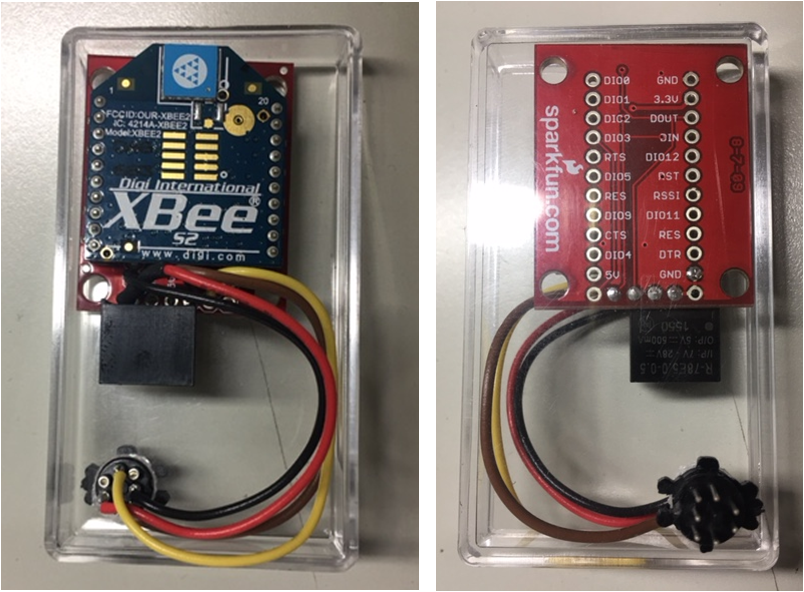

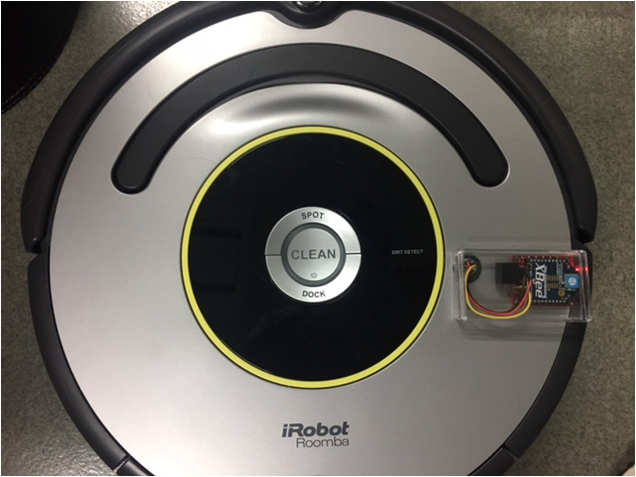

完成写真はこんな感じ。
スーパー三端子レギュレータのこの品番のものはコンデンサを内蔵しているそうなので、外付け部品は不要です。
秋月の透明ケースは、ちょっと大きすぎたので100円ショップなどで、もっと収まりの良いケースを探した方が良さそうです。XBeeの基板はアンテナが見えるように表側に配置してください。
PC側は特に何もする必要がありません。USBケーブルでPCに接続してください。

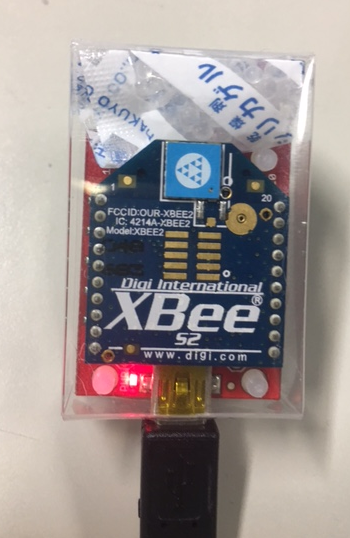

たまたまですが、スーパー三端子レギュレータが入っていた透明のケースは、XBeeエクスプローラUSBの基板の幅にぴったり合います。
3.Xbeeの設定
特に難しい設定は必要なく、透過モード(AT)で2つを繋げば良いようです。
取り付け先 | Firmware | ID | DH | DL | BD |
PC側 | ZigBee Coordinator AT | [上下同じもの]例.631 | [Roomba側XBeeのSH] | [Roomba側XBeeのSL] | 115200 |
Roomba側 | ZigBee Router AT | [上下同じもの]例.631 | [PC側XBeeのSH] | [PC側XBeeのSL] | 115200 |
4.テスト
テストは、http://www.irobotweb.com/~/media/MainSite/PDFs/About/STEM/Create/Create_2_Tethered_Driving_2.pdf
のアプリを使って、有線と同じように確認することができます。
