Intel RealSense D435のキャリブレーション

Intel RealSense D435のデプスキャリブレーションの方法を調べていきます。

資料

まず目を通すべき重要な資料はこれです。
https://www.intel.com/content/dam/support/us/en/documents/emerging-technologies/intel-realsense-technology/RealSense_D400_Dyn_Calib_Quick_Start.pdf
Intelの技術資料は、まとまっているようでまとまっていません。似たような文書が散乱していて欲しい情報を得るのに、一瞬戸惑ってしまいます。
もう少し細かい情報を調べたいときに見る資料はこちらです。
https://www.intel.com/content/dam/support/us/en/documents/emerging-technologies/intel-realsense-technology/RealSense_D400_Dyn_Calib_User_Guide.pdf

Dynamic Target Tool

Dynamic Calibratorでは、外部パラメータのみをキャリブレーションします。

  • RotationLeftRight, TranslationLeftRight
  • RotationLeftRGB, TranslationLeftRGB

キャリブレーションパターンを紙に印刷して板に張り付けて、キャリブレーションボードを作る従来のやり方もできますが、スマホを使ってやや現代風の方法をとることが出来ます。(この記事では、これを試してみたかっただけ、とも。通常は工場出荷時にキャリブレーションされていますので、外部パラメータのキャリブレーションを試す必要はありません。
まず、iPhoneAndroidのアプリとして配布されているIntel RealSense Dynamic Target Toolを、スマホにダウンロードしてインストールしてください。デバイスモデルが正しく認識されれば、適切に調整されたキャリブパターンがスマホ画面に表示されます。
f:id:cvl-robot:20180314150744p:plain
https://itunes.apple.com/jp/app/dynamic-target-tool/id1291448596?mt=8
Dynamic Target Tool - Google Play の Android アプリ

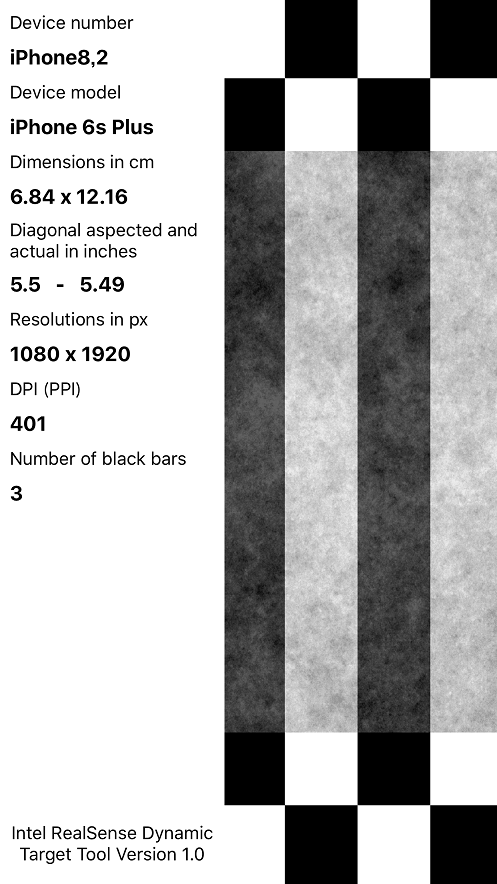

f:id:cvl-robot:20180314150528p:plainf:id:cvl-robot:20180314150534p:plain

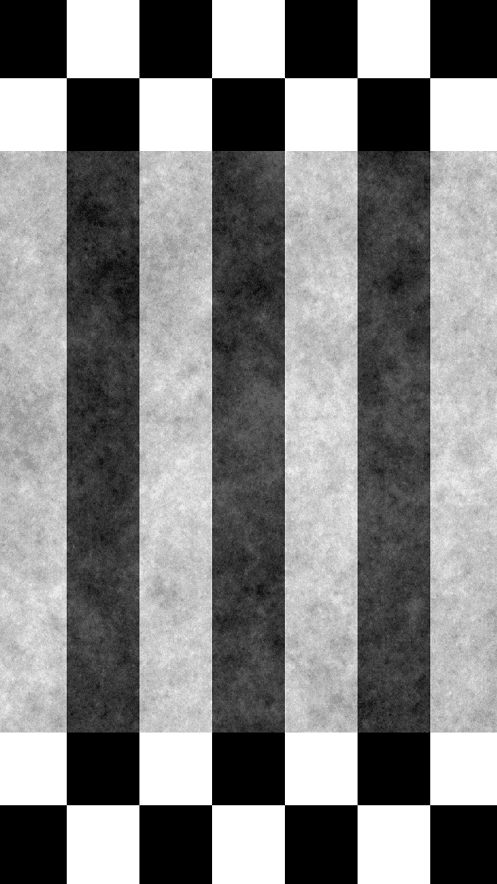

Dynamic Target Toolのキャリブレーションパターン

DynamicCalibrator

キャリブレーションツールを起動します。ターゲット有と無の2つのキャリブレーション方法を選べるようです。

> Intel.RealSense.DynamicCalbrator

ターゲット有の場合

  • Use Targetにチェックを入れて、Start Calibrationを押します。

RealSenseは三脚等に固定し、カメラの前1mぐらいの空間を物理的に空けます。

  • rectification phase

少し準備の間があって画面中央に青枠が表示されます。カメラからおよそ70㎝の距離(50-100cmの間)で、なおかつ、青枠の中に映る位置にスマホを持っていきます。上手くいくと、青枠が外れて透明になりますので、全部の青枠が無くなるように青枠全体をなめるようにスマホを動かしていきます。全部、透明になると次のフェーズに勝手に移行します。

  • Scale calibration phase

画面中に認識されたパターンの枠が表示されますので、奥行50-100cm、画面の右から左まで、万遍なくマーカー枠が記録されるように動かしていきます。必要なデータがそろうと、勝手に終了します。

ターゲット無の場合

画面の指示に従って、センサーを適当に動かすと終了します。

キャリブレーション結果の確認

専用ツールを起動して目視でチェックします。項目が多くてよく分かりません。平面が平らに計測できているかどうかチェックします。

>rs-depth-quality

キャリブレーションデータの取得

> Intel.Realsense.CustomRW -r calib.xml

で、センサーの中に書かれたキャリブデータをファイルに落とします。
うちの子だと、カメラパラメータは以下の通りでした。RGBカメラのキャリブレーションをしなければいけませんね。

> Intel.Realsense.CustomRW -r calib.xml
CustomRW for Intel RealSense D400, Version: 2.5.2.0

Calibration parameters from the device:
resolutionLeftRight: 1280 800

FocalLengthLeft: 640.671387 640.275391
PrincipalPointLeft: 636.945984 387.554199
DistortionLeft: -0.058403 0.066275 0.000052 -0.000805 -0.021272

FocalLengthRight: 641.304993 640.990051
PrincipalPointRight: 637.570923 388.892883
DistortionRight: -0.058802 0.067591 0.000368 -0.000935 -0.021977

RotationLeftRight: 0.999986 -0.003006 0.004452
0.002983 0.999983 0.005066
-0.004467 -0.005052 0.999977
TranslationLeftRight: -49.963303 -0.013997 0.335144

HasRGB: 1

resolutionRGB: 1920 1080

FocalLengthColor: 1384.542603 1385.032715
PrincipalPointColor: 961.749573 533.023682
DistortionColor: 0.000000 0.000000 0.000000 0.000000 0.000000
RotationLeftColor: 0.999967 -0.006930 0.004343
0.006935 0.999975 -0.001158
-0.004335 0.001188 0.999990
TranslationLeftColor: 14.763059 0.139163 0.053030
